八、ER 图


GOLANG ROADMAP

Entity-Relationship,有三个组成部分:实体、属性、联系。

用来进行关系型数据库系统的概念设计。

# 实体的三种联系

包含一对一,一对多,多对多三种。

  • 如果 A 到 B 是一对多关系,那么画个带箭头的线段指向 B;
  • 如果是一对一,画两个带箭头的线段;
  • 如果是多对多,画两个不带箭头的线段。

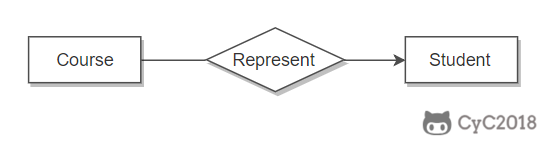

下图的 Course 和 Student 是一对多的关系。


# 表示出现多次的关系

一个实体在联系出现几次,就要用几条线连接。

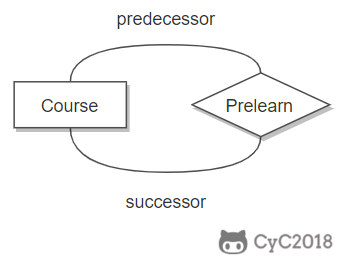

下图表示一个课程的先修关系,先修关系出现两个 Course 实体,第一个是先修课程,后一个是后修课程,因此需要用两条线来表示这种关系。


# 联系的多向性

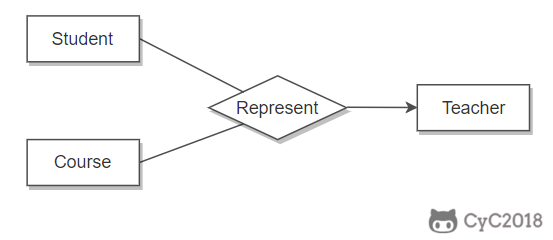

虽然老师可以开设多门课,并且可以教授多名学生,但是对于特定的学生和课程,只有一个老师教授,这就构成了一个三元联系。


# 表示子类

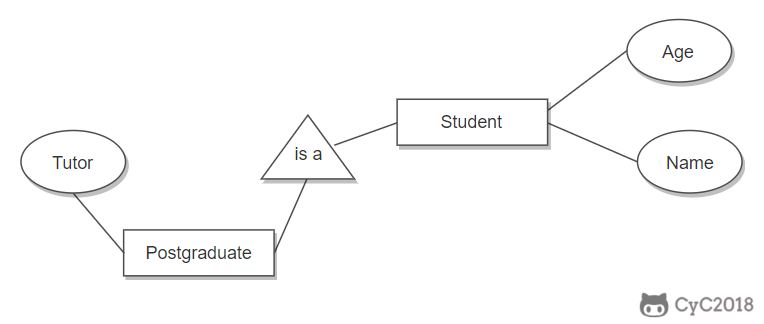

用一个三角形和两条线来连接类和子类,与子类有关的属性和联系都连到子类上,而与父类和子类都有关的连到父类上。
